為您講解電動地平車轉臺的工作原理
電動地平車轉臺軌道平車換軌電動轉盤是一種能夠在不同軌道線路之間切換角度的旋轉臺。
一、它的工作原理是:軌道平車運行至電動轉盤上,通過手動手動或自動轉動旋轉平臺,相應角度的軌道對接使平板車可沿對應的軌道運行,實現相應角度轉彎。它非常適用于裝備生產線的環形軌道、交叉軌道等工作場合。用來實現任意角度交叉軌道的換軌操作,安裝自動化定位裝置,實現平車平穩的軌道對接,可通過自動化定位裝置來調整對接軌道的角度來實現準確對接,另外可以實現自動化無人控制。
二、設備結構:軌道平車換軌電動轉盤由車架、旋轉臺、驅動裝置、控制箱等組成。旋轉臺本體配置導軌,旋轉臺由回轉配置加工作臺面組成,可作90°旋轉。它具有旋轉靈活,響應迅速,使用性能安全可靠等特點。軌道對接通過變頻調速器實現自動減速控制,并在90兩位置之間設有電控安全限位裝置,確保旋轉臺旋轉時定位準確,使本體導軌與地面軌道對中良好;旋轉臺下面設有輔助支撐輪組,確保旋轉臺承載的安全性和平穩性。

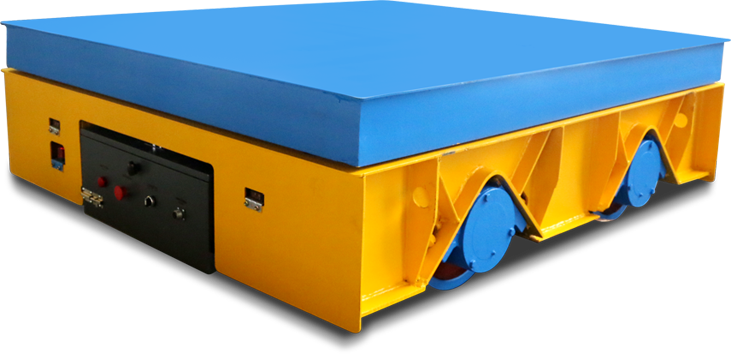

三、車架系統:車架用板架結構,由縱梁、橫梁和鋼板組成“#字骨架板架結構,工作臺面鋪設鋼板。所用的型材、鋼板符合相應國家標準。
四、關于電動平車轉彎用轉盤要求:電動平車傳動系統:電動機帶動減速器,將動力傳至回轉裝置,驅動旋轉臺旋轉。各元件與主體聯結可靠。
五、電機采用制動電動機,防護等級為IP44,絕緣等級為E級。

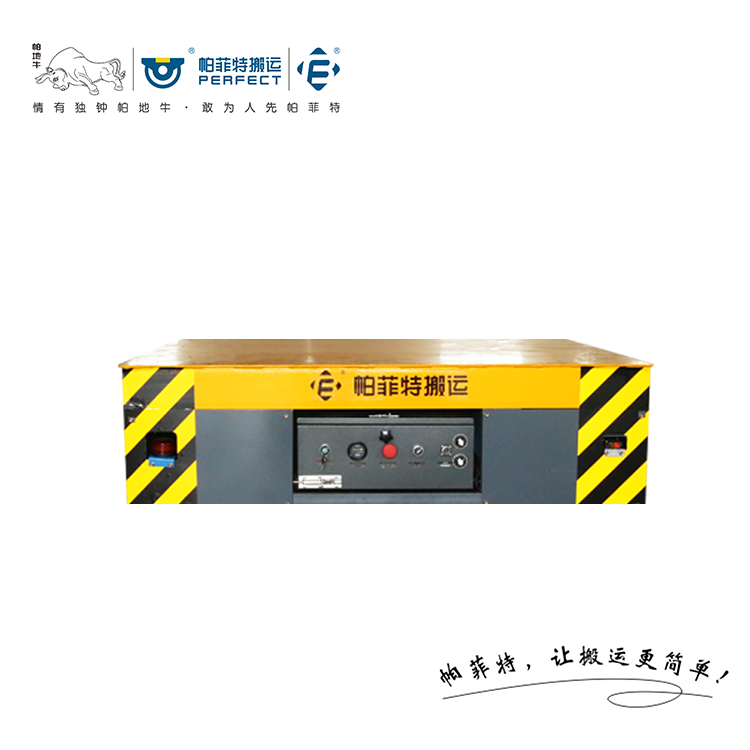

六、控制系統:地面設有控制箱,控制箱上設有左旋、右旋、點動、停止按鈕,并備有相應的指示燈。
七、控制箱系統:控制箱由鋼板制作,美觀實用,表面做防腐處理,箱體板厚不低于2毫米,有良好的散熱裝置,控制箱內有實用的檢修燈,門鎖牢固可靠,使用方便,不干涉。
八、除銹涂裝要求:鋼板、型材、鑄鍛件表面除銹達到GB8923中ST2級。軌道平車及其變軌用電動轉盤漆膜厚度為90—120um.出廠前對所有外露加工面進行防銹處理。表面涂防銹底漆,深灰色面漆,導軌不涂漆。
